Gabarit de feuillure de plaque arrière Toggle Switch Les Paul – MDF 10 mm

Gabarit de feuillure pour plaque arrière Toggle Switch – Type Les Paul

Réalisez une feuillure précise pour votre plaque arrière de sélecteur

Ce gabarit de défonçage permet de guider votre défonceuse pour réaliser la feuillure circulaire destinée à recevoir la plaque arrière du sélecteur Toggle Switch sur une guitare électrique de type Les Paul.

Il est destiné aux luthiers, fabricants de guitares et passionnés souhaitant réaliser un encastrement régulier et soigné.

Un gabarit simple et pratique

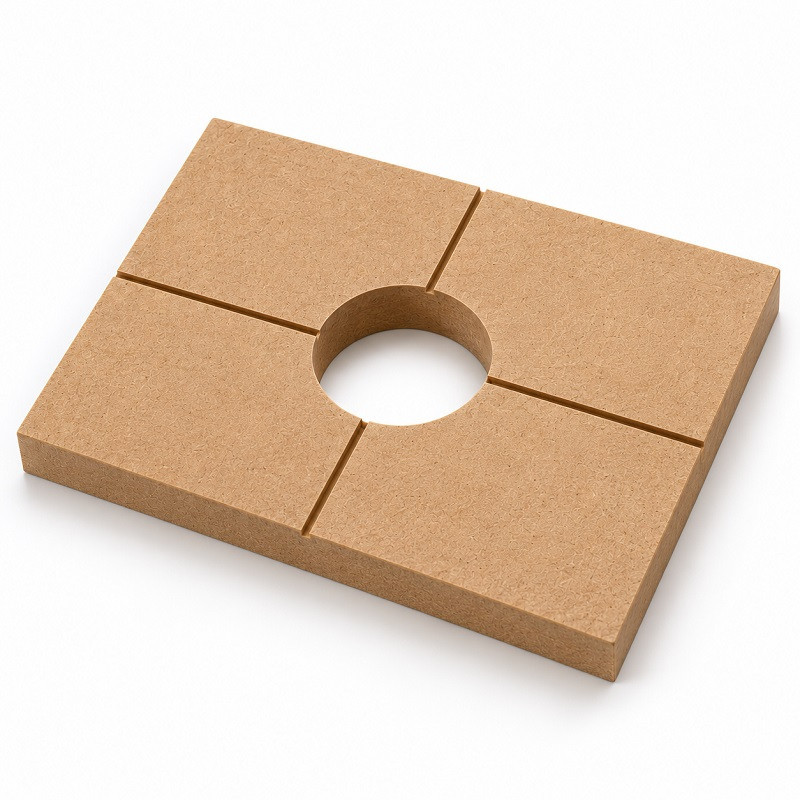

Fabriqué en MDF de 10 mm d'épaisseur, ce gabarit présente une ouverture circulaire centrale de Ø54,5 mm.

Il comporte quatre repères de centrage disposés à 90°, facilitant son positionnement sur l'instrument.

Son épaisseur permet le guidage d'une fraise à copier à roulement adaptée.

Diamètre standard Ø54,5 mm

La version standard est prévue pour réaliser une feuillure de Ø54,5 mm, destinée à recevoir une plaque arrière de sélecteur d'environ Ø54 mm.

Cette différence de diamètre offre un jeu théorique de 0,25 mm de chaque côté pour faciliter la mise en place de la plaque.

Attention : les dimensions des plaques arrière peuvent varier selon les fabricants. Vérifiez le diamètre réel de votre plaque avant toute opération.

Utilisation avec une défonceuse

Le gabarit est conçu pour être utilisé avec une fraise à copier équipée d'un roulement de guidage dont le diamètre est identique à celui de la partie coupante.

Dans cette configuration, le contour usiné reproduit le diamètre de l'ouverture du gabarit.

Le roulement doit prendre appui sur la paroi du gabarit pendant l'usinage.

La profondeur de la feuillure doit être réglée en fonction de l'épaisseur réelle de la plaque arrière à encastrer.

Fabrication sur mesure

Votre plaque arrière possède un diamètre différent ?

Une fabrication personnalisée est possible sur demande afin d'adapter l'ouverture du gabarit aux dimensions de votre pièce.

Cette option est particulièrement utile pour les instruments modifiés, les fabrications personnelles ou les plaques de dimensions spécifiques.

Caractéristiques techniques

Conseils d'utilisation

1. Mesurez le diamètre réel de votre plaque arrière.

2. Repérez le centre de l'emplacement à usiner.

3. Positionnez le gabarit en utilisant ses axes de centrage.

4. Immobilisez solidement le gabarit sans endommager l'instrument.

5. Réglez la profondeur de fraisage en fonction de l'épaisseur de la plaque.

6. Réalisez la feuillure progressivement avec une fraise adaptée.

7. Contrôlez l'ajustement de la plaque avant les finitions.

Conseil : effectuez toujours un essai sur une chute de bois avant de travailler sur votre instrument.

Contenu de la livraison

1 gabarit de feuillure en MDF de 10 mm, au diamètre sélectionné.

Défonceuse, fraise, plaque arrière et accessoires de fixation non fournis.
