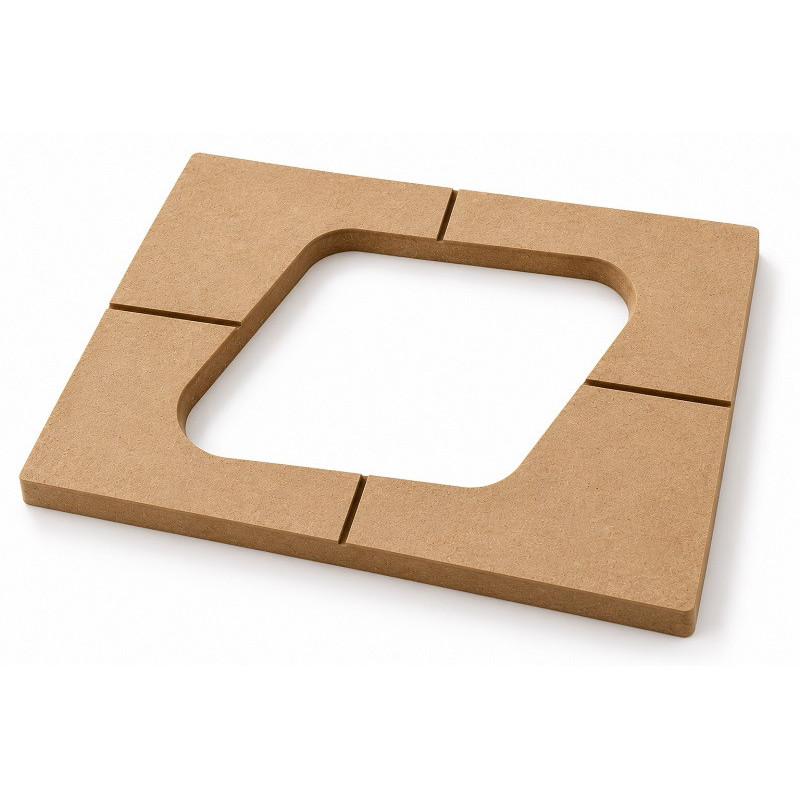

Gabarit de feuillure plaque arrière Les Paul – MDF 10 mm

Gabarit de feuillure pour plaque arrière électronique Les Paul

Réalisez une feuillure propre et régulière

Ce gabarit de défonçage est destiné à la réalisation de la feuillure accueillant la plaque arrière de la cavité électronique des guitares électriques de type Les Paul.

Il permet de guider la défonceuse pour reproduire le contour de la plaque et obtenir un logement régulier, adapté à une installation affleurante.

Il constitue un accessoire utile pour les luthiers, les fabricants de guitares et les amateurs réalisant leurs propres instruments.

Fabrication en MDF de 10 mm

Le gabarit est réalisé en MDF de 10 mm d'épaisseur, offrant une surface de guidage pour une fraise à roulement adaptée.

Son ouverture intérieure reprend le contour asymétrique de la plaque arrière LP, avec ses côtés inclinés et ses angles arrondis.

Quatre repères de centrage facilitent le positionnement du gabarit sur la zone à usiner.

Caractéristiques techniques

Utilisation

1. Repérez l'emplacement de la plaque arrière sur le corps de la guitare.

2. Positionnez le gabarit en vous aidant des repères de centrage.

3. Immobilisez solidement le gabarit avec une méthode de fixation adaptée.

4. Réglez la profondeur de fraisage en fonction de l'épaisseur de la plaque à installer.

5. Réalisez la feuillure à l'aide d'une fraise à copier compatible avec le gabarit.

6. Vérifiez l'ajustement de la plaque avant la finition.

Pour une plaque de 2 mm d'épaisseur, la profondeur de feuillure doit être ajustée à l'épaisseur réelle de la plaque et à la finition souhaitée.

Précautions

Le résultat dépend notamment du diamètre de la fraise, du positionnement du roulement de guidage et de la profondeur de passe.

Effectuez un essai sur une chute de bois avant d'usiner un corps de guitare définitif.

Attention : les dimensions des plaques arrière peuvent varier selon les fabricants. Vérifiez la compatibilité avec votre plaque avant utilisation.

Contenu de la livraison

• 1 gabarit de feuillure en MDF de 10 mm

Défonceuse, fraise, système de fixation, guitare et plaque arrière non fournis.
