Gabarits guitare Electric XII – Corps et manche – MDF 10 mm

Gabarits de fabrication pour guitare de style Fender Electric XII

Réalisez votre projet de lutherie avec ces gabarits pour guitare électrique de style Fender Electric XII, conçus pour accompagner la fabrication d'un corps ou d'un manche de guitare 12 cordes.

Fabriqués en MDF de 10 mm d'épaisseur et usinés à la CNC, ces gabarits offrent un support rigide pour le traçage, le positionnement et les opérations de défonçage.

Leurs contours s'inspirent des formes caractéristiques de l'Electric XII, sans constituer une reproduction dimensionnelle exacte du modèle d'origine.

Deux déclinaisons sont proposées selon vos besoins.

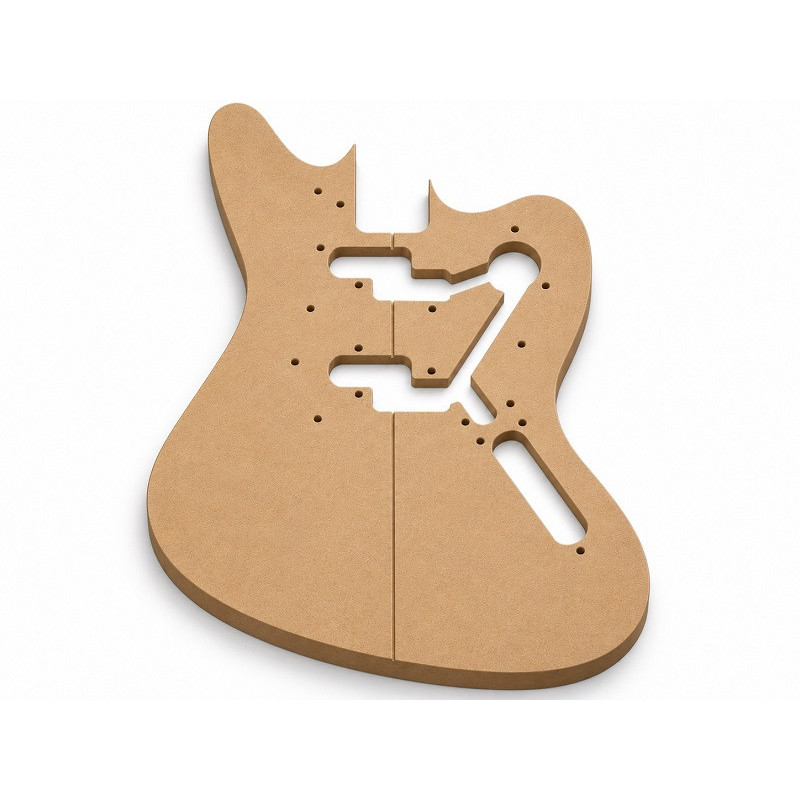

Déclinaison 1 – Gabarit de corps face

Ce gabarit reprend la silhouette générale du corps d'une guitare de style Electric XII.

Il permet de préparer les opérations de fabrication et de repérer les principales zones d'usinage.

Caractéristiques :

• Gabarit de corps vu de face.
• MDF de 10 mm d'épaisseur.
• Contours extérieurs usinés à la CNC.
• Ouvertures et cavités traversantes.
• Perçages de repérage selon le plan.
• Rainure centrale de positionnement, non traversante.

Elle facilite le repérage de l'axe longitudinal du corps lors des différentes étapes de fabrication.

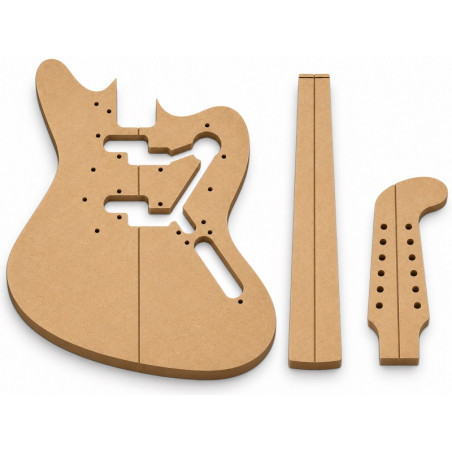

Déclinaison 2 – Gabarit de manche en 2 parties

Cette version comprend deux gabarits distincts :

1. Gabarit de manche

Il reprend la forme générale du manche, avec son profil légèrement évolutif sur la longueur.

Une rainure longitudinale permet de matérialiser l'axe central du manche.

Une fine rainure transversale, allant d'un bord à l'autre, matérialise la position du sillet.

2. Gabarit de tête Electric XII

Ce second élément reprend une forme de tête inspirée du modèle Electric XII, adaptée à une configuration de guitare 12 cordes.

Il comporte :

• Le contour extérieur de la tête.
• Douze trous de repérage pour les mécaniques, répartis en deux rangées de six.
• Une rainure centrale de positionnement non traversante.

La séparation du manche et de la tête permet de travailler indépendamment les deux éléments et facilite leur positionnement lors de la fabrication.

Fabrication en MDF 10 mm

Tous les gabarits sont fabriqués en panneau MDF de 10 mm d'épaisseur.

Ce matériau offre une surface régulière et une bonne rigidité pour les travaux de traçage et de guidage.

Les découpes sont réalisées à la CNC afin d'obtenir des contours nets et reproductibles.

Compatibilité et précautions

Ces gabarits sont destinés à la fabrication artisanale de guitares inspirées du style Fender Electric XII.

Ils ne constituent pas des reproductions exactes ou officielles des gabarits Fender d'origine.

Les formes, les dimensions et les positions des perçages peuvent différer selon les instruments et les versions du modèle.

Il est recommandé de contrôler les dimensions, les alignements et la compatibilité avec les composants utilisés avant toute opération définitive sur le bois.

Produit de fabrication indépendante, sans affiliation avec Fender.
